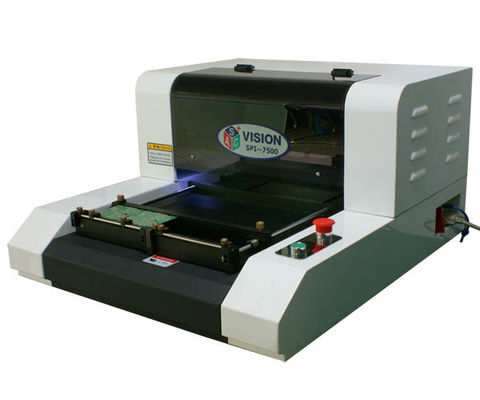

Nome di parte: Ispezione della pasta della lega per saldatura modello: 7500
marca: KingFei Peso: 85KG
energia: 220V 50/60HZ Dimensione: L*W*H (700 millimetri *800 millimetro *400 millimetro)
Evidenziare:

Macchina dell'Assemblea di SMT

,

Attrezzatura dell'Assemblea di SMT

Saldi il CE della visione del piano d'appoggio di ispezione della pasta 3D SPI-7500







Rapidamente programmando, interfaccia di programmazione amichevole

Metodi multipli di misura

Vera misura del un-bottone

bottone di moto di Otto-modo, fuoco di un-clic

Passo di esame regolabile

Funzione di simulazione della pasta 3D della lega per saldatura

Funzione potente di SPC

SEGNI la deviazione corretta automaticamente

Un-clic di nuovo al centro dello schermo



L'obiettivo del riconoscimento automatico questo tester completamente automatico di spessore della pasta della lega per saldatura 3D può ottenere i dati 3D di ogni punto attraverso l'autofocus di immagine della fase moving/Z-axis e la pasta DI X-Y automatici della lega per saldatura di esame del laser. Può anche essere usato per misurare l'intera pasta della lega per saldatura del cuscinetto. Lo spessore medio permette che il processo di stampa della pasta della lega per saldatura sia controllato bene.



In terzo luogo, caratteristiche di prodotto

1. Misura programmabile di parecchie aree, messa a fuoco automatica ai punti di prova differenti, sormontanti l'errore causato tramite deformazione del piatto

2. Trovi automaticamente la posizione di ispezione e corregga il contrappeso attraverso il SEGNO del PWB;

3, metodo di misura: misura manuale del movimento completamente automatico e automatico, misura manuale del manuale del movimento

4, mappa di simulazione della pasta 3D della lega per saldatura, riproducono l'aspetto vero della pasta della lega per saldatura;
5, facendo uso di un movimento automatico di 3 assi, messa a fuoco, compensazione automatica per correggere la deformazione di distorsione del substrato, per ottenere altezza accurata della pasta della lega per saldatura;

6, macchina fotografica ad alta definizione ad alta velocità, alta precisione, analisi statistica di dati potenti di SPC;

7, funzione di giudizio automatica di SIGMA, di modo che i vostri operatori hanno la capacità di determinare la qualità del processo di stampa della pasta della lega per saldatura in tempo reale;

8, generano automaticamente grafico di colonna di CP, di CPK, di X-BAR, di R-CHART, di SIGMA, grafico di tendenza, diagramma di controllo, ecc.;

9, 2D misure ausiliarie, distanza fra due punti, dimensione di area, ecc.;

10, la lista di dati di risultato di misura automaticamente sono conservati, generano il rapporto di SPC



In quarto luogo, parametri del prodotto

Modello del prodotto: SPI-7500

Applicazioni: Pasta della lega per saldatura. Plastica rossa. BGA.FPC.CSP

Oggetti di misura: spessore, area, volume, 3D forma, distanza piana

Principio di misurazione: misura angolare di metodo di funzione del laser 3

Lingua del software: Cinese/inglese

Sorgente luminosa: punto culminante bianco LED

Sorgente luminosa di misurazione: modulo rosso del laser

Campo mobile di X/Y: norma 350mm*340mm (la più grande dimensione commovente può essere personalizzata)

Metodo di misura: misura a schermo pieno automatica. Misura automatica di selezione della pagina. Misura del manuale di selezione della pagina

Campo visivo: 12mm*15mm

Pixel della macchina fotografica: 3 milioni/campo visivo

Il più di alta risoluzione: 0.1um

Passo di esame: 5um /10 um /15 um /20 um

Accuratezza ripetuta di misura: altezza di meno che 1um, area <1>

Ingrandimento: 50X

Altezza misurabile massima: 5 millimetri

Velocità massima di misura: 250Profiles/s

modo 3D: Rappresentazione. Fronte. Linea. Simulazioni differenti 3D del punto 3, evolutive. Giri

Sistema operativo: Windows7

Sistema informatico: P4 dual core, 2G memoria, LCD a 20 pollici

Alimentazione elettrica: 220V 50/60Hz

Consumo di energia massimo: 500W

Peso: circa 85KG

Dimensioni: L*W*H (700 millimetri *800 millimetro *400 millimetro)



Innaffi la serie 3D SPI è un sistema di misura vero autonomo 3D del tipo di ricerca del laser che può misurare ed analizzare

Il piano d'appoggio di serie 3D SPI dell'acqua è un sistema di misura autonomo 3D del tipo di ricerca del laser che può misurare ed analizzare l'immagine di piccole dimensioni dell'oggetto e l'immagine di stampa della pasta della lega per saldatura pure. In particolare, è un tipo uno a bordo adatto a controllare il processo della stampa di schermo ottimamente misurando ed analizzando la crema della lega per saldatura ricoperta dopo la stampa di schermo in 3D ed è inoltre ottimale del tipo offline strumento potere da controllare il processo della stampa di schermo con l'investimento basso efficacemente.


Con il sensore del laser 3D manifatturiero delicato e l'espressione di immagine 3D che ha realtà, può analizzare esattamente lo spessore ed il volume all'interno della portata di errore di 1-2um.

Con la macchina fotografica a colori, può discriminare le leghe per saldatura rivestite dal cuscinetto del modello o della lega per saldatura del PWB.

È possibile misurare 2 D quali la lunghezza, angolo e diametro come pure altezza e volume di 3D.

È possibile misurare l'area globale del PWB della dimensione di 300x300mm con il metodo di un-tocco.

Con l'adozione di alto meccanismo di ricerca di rigidità, rappresenta i risultati regolari di misura senza l'effetto di circondare la vibrazione.

L'importanza della misura vera della lega per saldatura 3D

I fattori chiave di qualità della pasta della lega per saldatura sono la suoi altezza, volume e forma.

le 2D immagini forniscono soltanto il colore, le informazioni di area e di luminosità ma non i fattori chiave. la misura 3D deve essere richiesta di ottenere attinente all'informazione ad altezza, a volume ed a forma. Almeno i difetti di 50% del processo di fabbricazione di SMT si presenta soltanto durante la stampa. Peggiore la qualità della pasta della lega per saldatura è, di più i difetti di disposizione accadono. L'affidabilità dei prodotti elettronici direttamente si collega alla qualità del giunto della lega per saldatura e la qualità del giunto della lega per saldatura è effettuata dalle paste altezza, volume e forma della lega per saldatura. Senza misura della lega per saldatura 3D, non c'è modo controllare la qualità esatta di stampa. I difetti più iniziali sono trovati, inferiore costo della riparazione è richiesto.

SPETTRO DI DIFETTO DI SMT DEL PROCESSO DI STAMPA

--NESSUNA LEGA PER SALDATURA
--LEGA PER SALDATURA INSUFFICIENTE
--ECCESSIVA LEGA PER SALDATURA
--GETTARE UN PONTE
--50-60%

La maggior parte della gente mette tutta l'enfasi sulla macchina di AOI per individuare i difetti di cui sopra che possono essere controllati efficacemente con un sistema di misura di 3D SPI anche prima di passare con il processo di riflusso

CE di visione del piano d'appoggio di ispezione della pasta della lega per saldatura 220V 50/60Hz 3D SPI-7500 0CE di visione del piano d'appoggio di ispezione della pasta della lega per saldatura 220V 50/60Hz 3D SPI-7500 1
