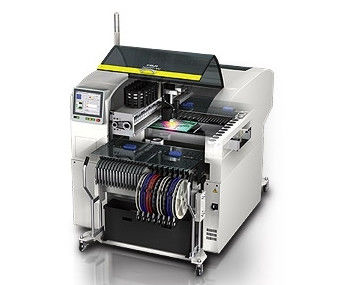

Originale multiuso FUJI della macchina XPF-L/W di disposizione del supporto della superficie di Mounter

Macchina originale multiuso ad alta velocità di Mounter XPF-L/W FUJI

• Dispositivo speciale

1,1 disponendo le teste («automatico-strumenti») sono scambiati automaticamente durante la produzione: Il XPF è la macchina del mondo in primo luogo per caratterizzare lo scambio di carico totale. La macchina può commutare fra una testa di collocazione ad alta velocità e una testa multiuso automaticamente durante la produzione assicurare che il più efficienti si dirigano verso il compito corrente sta usanda. Ciò comprende la capacità di commutare ad una testa della colla, significante che l'applicazione della colla e la disposizione della parte possono essere realizzate alla stessa macchina.

1,2 nessuna necessità di decidere fra un mounter ad alta velocità o una macchina multiuso: Poiché lo scambio capo è dinamico ed automatico, il XPF è una soluzione senza frontiere, riguardando i bisogni ad alta velocità e multiuso allo stesso tempo. Qualunque il tipo di pannello, il XPF raggiunge l'equilibrio ottimale della capacità di produzione, assicurandosi che otteniate sempre il la maggior parte dalla vostra attrezzatura.

1,3 contributo ai pannelli fino a 686 x 508 millimetri con il XPF-W: Il modello di XPF-W è destinato per trattare i grandi e pannelli resistenti con le dimensioni fino a 686 x 508 (27 x 20 misurano) millimetri ed a pesare fino a 6 chilogrammi.

• Specifiche

• Specifiche a macchina		Automatico-strumento del revolver	Singolo ugello	Automatico-strumento M4	Automatico-strumento della colla
  Numero degli ugelli		12	1	4	Numero delle siringhe caricate: 1 siringa per stazione della colla
  Numero degli automatico-strumenti tenuto nella stazione dello automatico-strumento		2)/3 (DI XPF-L (XPF-W)	6)/8 (DI XPF-L (XPF-W) (Uno Automatico-strumento di misura di altezza del vassoio è tenuto quando per mezzo dei vassoi)	1	Numero delle scanalature dell'alimentatore occupate: 8 (MFU-40) (Posizione fissa di caricamento - su a 4 automatico-strumenti della colla può essere caricato)
  Parti di sostegno		0402(01005) - 20 x 20 millimetri 　Altezza massima: 3,0 millimetri	1005(0402) a 45 x 150 (68 x 68) millimetri Altezza massima: 25,4 millimetri	un tipo di 4 ugelli: 3 x 3 a 14 x 14 millimetri un tipo di 2 ugelli: 14 x 14 a 22 x 26 millimetri Altezza massima: 6,5 millimetri	Lato di caricamento: Lato 1 (MFU-40 o dispositivo fisso)
  Macchina tatto	XPF-L	0,144 sec/ cph della componente 25.000	0,400 sec/ cph della componente 9.000	un tipo di 4 ugelli: 0,343 sec cph sparato 10.500 un tipo di 2 ugelli: 0,456 sec cph sparato 7.900	Dispensi il tatto: 0,2 sec/colpi
  	XPF-W	0,145 sec/ cph della componente 24.800	0,418 sec/ cph della componente 8.600	un tipo di 4 ugelli; 0,351 sec cph sparato 10.250 un tipo di 2 ugelli; 0,462 sec cph sparato 7.800
  Collocazione accuratezza	Piccole parti del chip	+/--0.050 millimetro cpk≥1.00 +/--0.066 millimetro cpk≥1.33	+/--0.040 millimetro cpk≥1.00 +/--0.053 millimetro cpk≥1.33	-	Dispensi l'accuratezza di posizione: +/--0,1 millimetro cpk≥1.00
  	Parti di QFP	+/--0.040 millimetro cpk≥1.00 +/--0.053 millimetro cpk≥1.33	+/--0.030 millimetro cpk≥1.00 +/--0.040 millimetro cpk≥1.33	+/--0.040 millimetro cpk≥1.00 +/--0.053 millimetro cpk≥1.33
  Dimensione del PWB (LXW)		Fino a 457 x 356 millimetro spessore 0,4 (0,3) a 5,0 millimetro (di XPF-L di spessori)/686 x 508 millimetro i min di 0,4 - 6,5 millimetri (XPF-W) 50 x 50 millimetri
  Tempo di caricamento del PWB		1,8 sec sec)/3,5 (di XPF-L (XPF-W)
  Macchina dimensioni	XPF-L	L: 1.500 millimetri, W: 1.607,5 millimetri, H: 1.419,5 millimetri (altezza del trasporto: 900 millimetri H: esclude la torre del segnale)
  	XPF-W	L: 1.500 millimetri, W: 1,762.5mm, H: 1,422.5mm (altezza del trasporto: 900 millimetri H: esclude la torre del segnale)
  Peso a macchina		Ente a macchina XPF-L: 1.500 chilogrammi/XPF-W: 1.860 chilogrammi MFU-40: Approssimativamente 240 chilogrammi (con gli alimentatori W8 caricati) BTU-AII: Approssimativamente 120 chilogrammi, BTU-B: Approssimativamente 15 chilogrammi, MTU-AII: Approssimativamente 615 chilogrammi (con i vassoi/alimentatori caricati)



  Imballaggio delle parti

  Leghi le parti con un nastro (norma di JIS, JEITA), le parti del bastone, parti del vassoio



  Opzioni

  Attacchi l'alimentatore, l'ampia macchina fotografica fiduciaria, l'unità di cambiamento continuo della immersione, il supporto dell'insieme di bobina (all'interno della macchina principale), il controllo di Coplanarity del cavo, gli ugelli su ordinazione ed i mandrini meccanici, Fujitrax
