| Marchio: | FUJI |
| Numero di modello: | NXT II |
| MOQ: | 1unità |
| Tempo di consegna: | Entro 2 settimane |
| Condizioni di pagamento: | T / T, Western Union, MoneyGram |

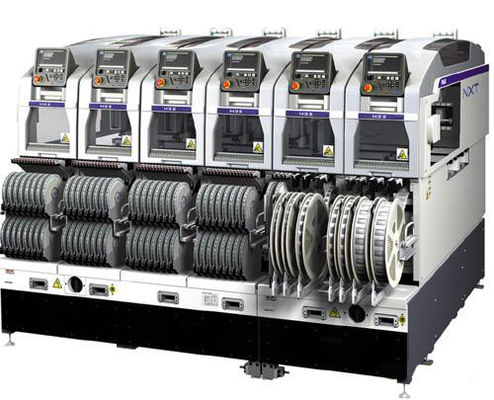

Fuji Scalable Placement Platform NXT II
1.Caratteristica speciale
1.1Fornire la migliore configurazione della macchina per i clienti: NXTII è l'unica macchina con un vero concetto modulare. It is possible to freely install a combination of units such as a work head or a component supply unit and a transport track type to provide the optimum machine configuration suitable for all kinds of customersÈ possibile semplicemente utilizzare lo strumento per effettuare il lavoro di sostituzione dell'unità, compresa la testa di lavoro di posizionamento.
1.2Può essere utilizzata la produzione a doppio binario: la macchina a doppio binario può contemporaneamenteprodurreInoltre, poiché il tempo della scheda o della piastra di trasferimento è zero, la produttività è aumentata.
1.3Basta usare la quantità richiesta senza causare troppi problemi: NXTII può essere sostituito e aggiunto con un modulo o testa di posizionamento,in modo che sia richiesta la quantità minima di produzione con un investimento minimo.
1.4Per svolgere un vantaggio schiacciante Corrispondente ai cambiamenti nella forma di produzione: NXTII scalabilità per adesivi di rivestimento, posizionamento di PoP, posizionamento di chip nudi e altre nuove forme di produzione,Non è necessario importare attrezzature speciali, possono essere sostituite dall'unità corrispondente.
| M3 II | M6 II | M6 IISP | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensioni applicabili dei PCB (L x P) | 48 mm × 48 mm × 534 mm × 510 mm (doppio trasportatore) * 48 mm × 48 mm 534 mm × 610 mm (singolo trasportatore) * I doppi trasportatori possono gestire PCB fino a 280 (W) mm. I PCB più grandi di 280 (W) mm devono essere prodotti cambiando il doppio trasportatore in modalità di produzione a corsia singola. | 48 mm × 48 mm × 520 mm × 510 mm (doppio trasportatore) * 48 mm × 48 mm 520 mm × 610 mm (singolo trasportatore) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tipi di parti | Fino a 20 tipi di parti (calcolati utilizzando nastro da 8 mm) | Fino a 45 tipi di parti (calcolati utilizzando nastro da 8 mm) | Fino a 44 tipi di parti (calcolati utilizzando nastro da 8 mm) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tempo di caricamento del PCB | Per il doppio trasportatore: 0 sec (funzionamento continuo) Per il trasporto singolo: 2,5 secondi (trasporto tra i moduli M3 III), 3.4 sec (trasporto tra i moduli M6 III) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Precisione del posizionamento (Fiducial mark standard) |
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Produttività |
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Parti supportate |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Larghezza del modulo | 320 mm | 645 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensioni della macchina | L:1295mm(M3 II×4, M6 II×2) / L:645mm(M3 II×2, M6 II) W:1900.2mm H:1474mm ((M3 II) / 1476mm ((M6 II,M6 IISP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sistema di approvvigionamento delle parti | |
| Agenti di alimentazione intelligenti | Supporto per nastri larghi 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 e 104 mm |
| Altri apparecchi per la produzione di alimenti | 4 ≤ Larghezza della parte ≤ 15 mm (6 ≤ Larghezza del bastone ≤ 18 mm), 15 ≤ Larghezza della parte ≤ 32 mm (18 ≤ Larghezza del bastone ≤ 36 mm) |
| Scaffalature | Dimensioni applicabili del vassoio: 135,9 x 322,6 mm (norma JEDEC) (Unità del vassoio-M),276 x 330 mm (Unità del vassoio-LT),143 x 330 mm (Unità del vassoio-LTC) |
| Opzioni | |
| In caso di utilizzazione di un dispositivo di misurazione del volume di un'unità di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione di un modulo di misurazione | |
