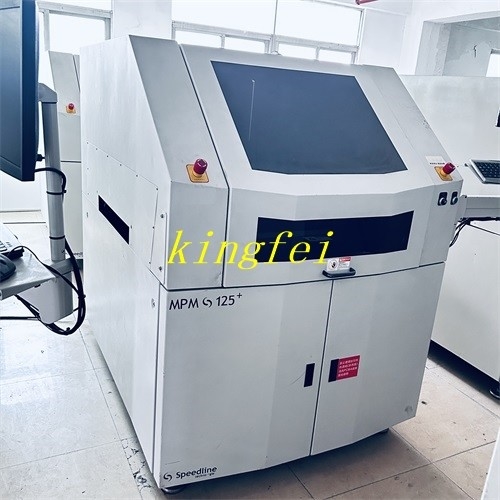

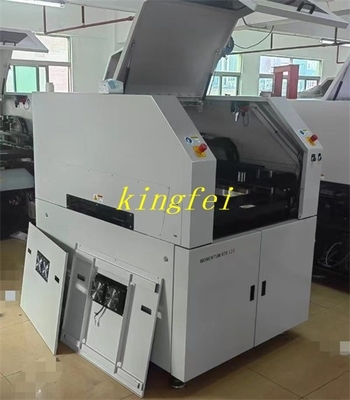

MPM BTB 125 Macchina per la stampa MPM / Speedline

MPM/Speedline Stampa in pasta di saldatura e spruzzatura di pasta di saldatura BTB125
MPM/Speedline attrezzature online completamente automatiche
Dimensioni dell'apparecchiatura:1638.4m9 X1593.1mmX1418.6mm
Peso dell'attrezzatura:1039KG
Requisiti di potenza:200~400VAC/60Hz,15A
Requisiti per le fonti d'aria:5KGf/cm2 ((0,5Mpa)
Parametro
Dimensione del substrato:609.6mmx508mm
Dimensione minima del substrato:50.8 mmx50.8 mm
Dimensione dello spessore del substrato:0.2 mm~5.0 mm
Canale di stampa:4.5 kg ((101 kg)
canale di trasferimento:2.5 kg~4.5 kg
Clampaggio del substrato:Clampaggio della piastra di base Clampaggio fisso in cima, vuoto sul banco di lavoro, sistema di chiusura dei bordi EdgeLoc
Metodo di supporto del substrato:componenti opzionali del dito magnetico: torri H, blocco di supporto, apparecchiatura speciale, Quik Too1
Zona di stampa:609.6mmx508mm
Disformazione della stampa: 0 mm~6,35 mm
velocità di stampa:0.635mm/sec ~ 304.8mm/sec
Pressione di stampa: 0-22,7 kg
Dimensione del telaio del modello:737x737mm
Campo visivo dell'immagine (FOV):10.6mx8.0mn
Tipo di dato:Punto di riferimento di forma standard
Sistema fotocamera:Sistema fotocamera: Camera digitale singola - MPM Patented Up/Down Vision System

Precisione di allineamento e ripetibilità dell'intero sistema: ± 12,5 micron
Precisione di allineamento e ripetibilità dell'intero sistema: ± 12,5 micron
Requisiti di potenza dell'apparecchiatura:200~240VAC/60Hz,15A
Requisiti di aria compressa:100psi@4cfm
