| Luogo di origine: | Il Giappone |
| Marca: | MPM/Speedline |
| Numero di modello: | Impulso BTB |
| Quantità di ordine minimo: | 1pc |
|---|---|
| Tempi di consegna: | All'interno di 3days |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 10 PCS |
| Marchio: | MPM/Speedline | Nome della parte: | Stampa della pasta della lega per saldatura |
|---|---|---|---|
| Numero del pezzo: | Impulso BTB | Dimensione dell'attrezzatura: | 1195.4x1394x1589.4 mm |
| Potenza: | 200-240 VAC (10%) monofase@50/60Hz,15A | Peso dell'attrezzatura: | 797 kg |
| Evidenziare: | Motore di stampa BTB,Macchina di stampa BTB a saldatura a velocità,Stampante MPM Speedline |
||

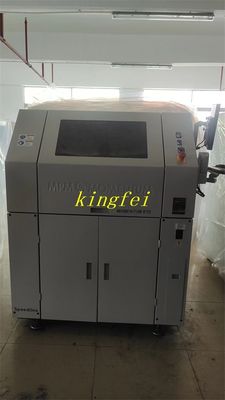

Momentum BTB Stampa MPM/Speedline Solder Paste
| MPM/Speedline Solder Paste Printer Momentum BTB | |
| MPM/Speedline attrezzature online completamente automatiche | |
| Dimensioni dell'apparecchiatura: | 1195.4x1394x1589.4 mm |
| Peso dell'apparecchiatura: | 797 kg |
| Requisiti di potenza: | 200-240 VAC (10%) monofase@50/60Hz,15A |
| Requisiti per le fonti d'aria: | 100 psi, da 4 cm (modalità di funzionamento standard) a 18 m (asciugamano a vuoto) (6,89 bar@1,9 Lsto8,5 L/s), condotto di diametro 12,7 m, condotto di diametro esterno x9,5 mm di diametro interno |
| parametro | |
| Dimensioni massime del substrato: | (X 609.6mmx508mm x Y) (24x20 pollici) |
| Dimensione minima del substrato: | (Kx50.8mm x 50.8mm) (2x2 pollici) |
| Dimensione dello spessore del substrato: | 0.2~5.0 mm (0.008~0.20 pollici) |
| Peso massimo del substrato: | 4.5 kg (10 1 lbs) |
| Spazio di bordo del substrato: | 30,0 mm (0,118 pollici) |
| Disponibilità di fondo: | 12.7mm (0,5 pollici) configurazione standard 25m (1,0 pollici) |
| Clamping del substrato: | Clampo fisso in fondo, vuoto centrale |
| Metodo di supporto del substrato: | Dentile magnetico (facoltativo: deflettore a vuoto, dentile a vuoto, blocco di supporto, apparecchio dedicato, strumento automatico brevettato, Quik Tool) |
| versare: | Le schede di circuito più grandi di 20 pollici richiedono un banco di lavoro dedicato con dimensioni X maggiori |
| Parametri di stampa | |
| Superficie massima di stampa (XxY): | 609.6mmx508mm(24x20 pollici) |
| Stampa demolding ((Snap-off): | 0 ~ 6,35 m (00,25 pollici) |
| velocità di stampa: | 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s) |
| Pressione di stampa: | 0 ~ 22,7 kg (0 1b ~ 50 1p) |
| Dimensione del telaio del modello: | Regola del telaio del modello 737mmx737mm (29x29inch), modelli di dimensioni più piccole disponibili |
| Immagini | |
| Campo visivo (FOV): | 10.6mmx8.0mm(0.417x0.315 pollici) |
| Tipo di punto di vista dell'immagine: | Punto di riferimento di forma standard (cfr. norma SMEMA), pad/buco |
| Sistema di telecamere: | Fotocamera digitale singola (sistema di visione verso l'alto/verso il basso brevettato MPM) |
| Prestazioni | |
| Accuratezza e ripetibilità dell'intero sistema: | ± 12 micron (0.0005 ") @ 60, Cpk ≥ 2.0 |
| Accuratezza e ripetibilità effettive della stampa con pasta di saldatura: | ± 20 micron (士0.0008 ‰) @ 60, Cpk ≥ 2.0 |
| Tempo di ciclo | |
| Impulso BTB | 9 secondi standard |
| Impulso BTB HIE | 7.5 secondi standard |
