| MOQ: | 1pc |
| Periodo di consegna: | All'interno di 3days |
| Metodo di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di fornitura: | 10 pezzi |
caratteristica
1.Istituzioni speciali di lega di alluminio, capire più chiaramente lo stato di funzionamento MAGAZINE
2Il design della struttura della piattaforma di sollevamento della colata integrata stabile ha migliorato la stabilità dell'attrezzatura
3.Circuito elettrico multifunzionale e progettazione del programma, prestazioni stabili, assicurano una linea di produzione fluida.
4La parte superiore del contenitore ha 4 tipi di selezione PITCH, che possono impostare la distanza di passo del PCB della piastra di alimentazione.
5L'indicatore di funzionamento a LED tricolore è controllato da un'interfaccia uomo-macchina a 7 pollici.
6Per il posizionamento dell'ugello di aspirazione è stato adottato un meccanismo di posizionamento universale e i bit di assorbimento possono essere regolati in base alle caratteristiche della scheda PCB.
7.La parte della tavola sulla piastra di aspirazione ha la funzione di sollevamento e sollevamento.
8La scatola di materiale è trasmessa dalla striscia di plastica della piastra piatta.
9Controllo della velocità della piastra di spinta regolabile.
10.Posizionamento in tre punti, fissaggio pneumatico superiore e inferiore, assicurare la precisione della posizione della scatola.
11.Il sistema di protezione della piastra di spinta garantisce che la scheda PCB non venga danneggiata e che le perdite di processo siano ridotte.
12L'interfaccia di comunicazione SMEMA standard può essere collegata ad altri dispositivi di automazione
Parametri tecnici

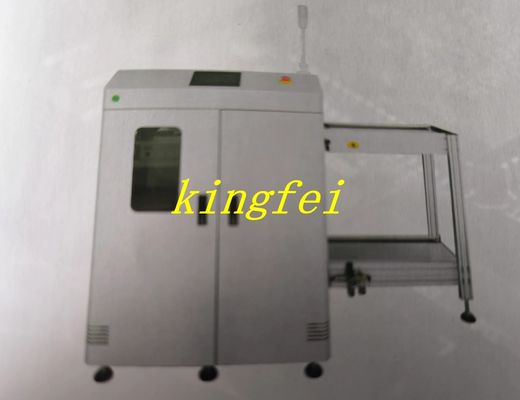

| Descrizione | Questo dispositivo è utilizzato per il caricamento automatico delle schede a doppio lato e ottiche sul SMT linea di produzione |
| Numero del caricatore | Convogliatore superiore: rivestimento 1 o rivestimento inferiore: |
| Indice di passo | 10.20.30.40 mm o specificare |
| Fornitore di alimentazione | 400 pezzi (PCB di 0,6 mm di spessore) |
| Tempo di ciclo | Circa 12 secondi o specificare |
| Fornitore di alimentazione | di potenza inferiore o uguale a 50 W |
| Potenza | Max300VA |
| Pressione dell'aria e consumo di aria | 4-6bar, 30ltr/min max |
| Altezza di trasporto | 900±20MM (o specificato dal cliente) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
Specificità
| Modello | Dimensione ((L*W*H MM) | Dimensione del PCB ((MM) | Dimensione del rack | Peso ((Kg) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | 335*320*563 | 200 kg |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | 460*400*563 | 240 kg |
| VL-LL-TN | 2270*1110*1250 | 50*50-530*390 | 535*460*563 | 280 kg |
| VL-XL-TN | 2270*1250*1250 | 50*50-530*460 | 535*530*563 | 320 kg |
|
|
