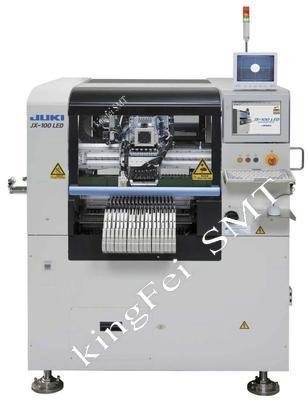

Montaggio ad alta velocità JUKI JX-100 LED

Compatto montatore ad alta velocità per il posizionamento di LED a basso costo.
Compatto ma con una capacità di 800×360 mm di lunghezza, il JX-100 LED è un posizionamento a basso costoSoluzioneper PC portatili, monitor LCD e una vasta gamma di apparecchiature di illuminazione.
Superiore flessibilità
Funzionalità di installazione ad alta velocità
Compatto e meno pesante
Superiore versatilità
Amichevole per l'utente
Opzione Long Board
Applicando due volte la tavola, il montatore è applicabile a lunghe tavole fino a un massimo di 800 mm x 360 mm, ottenendo un costo bassoSoluzioneper l'installazione di chip a LED per mercati in rapida crescita come computer portatili, retroilluminazioni LCD e apparecchiature di illuminazione.

Nozzle per componenti a LED
JUKI offre una varietà di ugelli per l'assemblaggio di componenti LED.

Capo di collocazione
testa laser multiugello (6 ugelli)
Tasso di collocamento (massimo)
19Centratura laser a 300 cph (ottimale)
15Centramento laser a 300 cph (IPC 9850)
Intervallo dei componenti
0201 a 33,5 x 33,5 mm
Altezza del componente (massimo)
12 mm
Precisione del posizionamento
Centramento laser a ±50 μm (Cpk ≥ 1)
Dimensione della scheda (massimo)
800 x 360 mm
