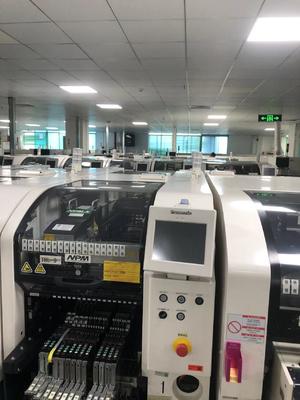

Panasonic NPM W Chip Mounter La soluzione definitiva per l'assemblaggio SMT ad alta efficienza

La Panasonic NPM - W è una macchina all'avanguardia per la tecnologia di montaggio su superficie (SMT) che ridefinisce gli standard di produzione elettronica ad alta efficienza.Progettato con funzionalità avanzate e design intelligente, si occupa di un'ampia gamma di esigenze di produzione nell'industria elettronica.

1. Rendimento eccezionale di collocamento

- Teste di montaggio multiple:
- 16 - Testa dell'ugello: quando viene utilizzato in modalità di produzione (ON), raggiunge una velocità massima impressionante di 70.000 cph (0,051s/ chip), con una precisione di posizionamento di ±40μm/ chip (Cpk≥1).In modalità ad alta precisione (OFF), la velocità è di 62.500 cph (0,058s/ chip), e la precisione può essere aumentata a ±30μm/ chip (opzionale ±25μm/ chip in condizioni specifiche specificate da Panasonic).Può gestire componenti da piccoli come 0402 chip a quelli con dimensioni di L6 × W6 × T3, che lo rende ideale per la produzione di grandi volumi di componenti di piccole dimensioni.
- 12 - Nozzle Head: offre una velocità massima di 62.500 cph (0,058s/chip) e una precisione di posizionamento di ±40μm/chip (Cpk≥1).5, adatta a una vasta gamma di componenti di dimensioni diverse in applicazioni a media velocità e ad alta precisione.
- 8 - Testa di ugello: con una velocità massima di 40.000 cph (0,090s/chip), fornisce una precisione di posizionamento di ±40μm/chip, ±30μm/QFP 12 - 32mm e ±50μm/QFP inferiore a 12mm.Questa testa può gestire componenti da 0402 chip a quelli più grandi fino a L32 × W32 × T12, che consente di posizionare una varietà di componenti, compresi alcuni circuiti integrati più grandi.
- 3 - Testa dell'ugello: sebbene abbia una velocità inferiore di 11.000 cph (0,33s/QFP), garantisce una precisione di posizionamento di ±30μm/QFP.Può gestire componenti che vanno da 0603 chip a componenti di grandi dimensioni fino a L150×W25(对角152) ×T28, che lo rende adatto per il posizionamento di componenti di grandi dimensioni come i connettori e alcuni componenti specializzati.

2Caratteristiche di alta precisione e di alta produttività

- Sistema di telecamere avanzate: dotato di una multi-camera di riconoscimento pluripremiata, l'NPM-W combina in un solo passo allineamento dei componenti, misurazione dello spessore e ispezione della coplanarità 3D.Questo non solo migliora la precisione del posizionamento, ma migliora anche la qualità complessiva dei PCB assemblati, riducendo la probabilità di difetti.
- Portale ad alta rigidità: il portale ad alta rigidità fornisce una piattaforma stabile per le teste di montaggio, garantendo un movimento liscio e preciso durante il processo di posizionamento.Questa stabilità contribuisce a posizionare i componenti con elevata precisione, anche ad alta velocità.

3. Compatibilità dei componenti versatili
L'NPM-W può gestire una vasta gamma di componenti, dai più piccoli chip 0402 ai componenti di grandi dimensioni come i connettori con dimensioni fino a L150 × W25 × T28.compresa la SOP, QFP, CSP, BGA, condensatori di elettrolisi in alluminio, controlli di volume, trimmer, bobine e altro ancora.dall'elettronica di consumo alle attrezzature industriali.

4Moduli di produzione flessibili

- Sistema di trasporto a doppio binario: la macchina dispone di un sistema di trasporto a doppio binario, che offre tre modalità di produzione: modalità di produzione indipendente, modalità di produzione alternata,e una combinazione di entrambiIn modalità di produzione indipendente, le teste anteriori e posteriori possono lavorare su PCB diversi contemporaneamente, il che è altamente efficiente quando si producono contemporaneamente diversi modelli di prodotto.Il modo di produzione alternato consente alle teste di alternarsi tra i due binariQuesta flessibilità consente ai produttori di ottimizzare la produzione in base alle loro esigenze specifiche di produzione.
- facile installazione e cambio della macchina: l'NPM-W supporta una facile installazione della macchina e un rapido passaggio tra diversi lavori di produzione.Il software di sistema può rapidamente regolare le impostazioni come la larghezza del binario, parametri di collocazione e dati sui componenti, riducendo i tempi di fermo durante i cambi di lavoro.

5. Manipolazione di PCB di grande formato
L'NPM-W può gestire PCB di grandi dimensioni, con una dimensione massima di L750×W550mm in modalità single-track per il montaggio complessivo.può gestire PCB fino a L750×W260mm per il montaggio complessivoQuesto lo rende adatto alla produzione di circuiti stampati di grande formato, come quelli utilizzati nei sistemi di controllo industriale, nei display a grande schermo e in alcuni tipi di elettronica di potenza.

6. Specificativi

- Fornitura di alimentazione: compatibile con i sistemi a tre fasi AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V, con un consumo di energia di 2,5kVA.
- Sorgente pneumatica: richiede 0,5 MPa, 200 L/min (A.N.R.).
- Dimensioni: W1280mm × D2332mm × H1444mm.
- Peso: Circa 2250 kg (possibilmente variabile a seconda dei componenti opzionali).

Attributi personalizzati

- Opzioni di alimentazione dei componenti: supporta una vasta gamma di metodi di alimentazione dei componenti, comprese varie larghezze di alimentatori a nastro (8/12/16/24/32/44/56mm),con un massimo di 120 alimentatori consecutivi (per nastro da 8 mm)Supporta anche alimentatori a vassoio di tipo singolo e doppio, nonché alimentatori a canna,fornire flessibilità nella fornitura di componenti in base alle esigenze di produzione.
- integrazione e ampliamento della linea: il NPM-W può essere facilmente integrato nelle linee di produzione SMT esistenti; la sua progettazione modulare consente una connessione senza soluzione di continuità con altre apparecchiature SMT Panasonic,come le stampantiQuesto permette ai produttori di costruire una linea di produzione altamente personalizzata ed efficiente.offre il potenziale di espansione futura, consentendo ai produttori di aggiungere più funzionalità o capacità man mano che la loro attività cresce.
- Progettazione a risparmio energetico: progettata tenendo conto delle caratteristiche di risparmio energetico, la NPM-W contribuisce a ridurre i costi complessivi di produzione consumando meno energia rispetto ad alcune macchine SMT tradizionali.Questo non solo favorisce i profitti del produttore, ma contribuisce anche alla sostenibilità ambientale.
