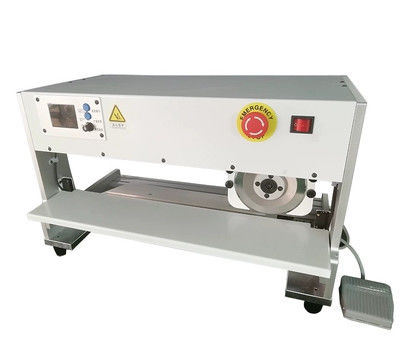

PCBA Separator Machine SMT PCB Cutting Machine Manuale Desktop PCB Router

Rivoluzionate il processo di taglio dei PCB
Nel rapido mondo della produzione elettronica, la precisione e l'efficienza nella lavorazione del PCB (Printed Circuit Board) sono non negoziabili.La nostra macchina per la rimozione dei pannelli di PCB si presenta come una soluzione all' avanguardiaChe si tratti di elettronica, elettrodomestici, illuminazione, medicina, automotive, nuove energie,o altre tecnologie elettroniche - settori correlati, questa macchina è la chiave per sbloccare il taglio di PCB senza soluzione di continuità e di alta qualità.

Soluzioni complete per l'assemblaggio elettronico
Offriamo una gamma completa di soluzioni per il montaggio elettronico. Le nostre macchine coprono tutti gli ambiti di applicazione nei settori dell'elettronica e della precisione.È in grado di gestire vari tipi di PCB, tra cui:

- Substrati di alluminio: taglio preciso senza danneggiare la struttura del substrato.
- Fibra di vetro: fornire tagli puliti che mantengono l'integrità del materiale in fibra di vetro.
- Le schede PCBA: progettate appositamente per gestire la complessità del PCBA (assemblaggio di schede di circuito stampato) con componenti, riducendo il rischio di danni ai componenti durante il processo di taglio.
- FR - 4 Boards: un materiale PCB comune, e la nostra macchina lo elabora con elevata precisione, garantendo bordi lisci e senza rughe.

Tecnologia senza precedenti per la rimozione dei pannelli

Taglio - Processo di depanellamento dei bordi

La nostra macchina adotta un metodo unico di "coltello circolare superiore" e "coltello retto inferiore" per la depanazione.e il coltello circolare superiore si muoverà orizzontalmente al punto di taglio prestabilitoQuesto processo offre diversi vantaggi significativi:

- Minimizzare lo stress - Danni correlati: i metodi tradizionali di rottura dei PCB dopo la saldatura danneggiano spesso i circuiti o rompono i componenti elettronici a causa dello stress.La nostra macchina utilizza un metodo di taglio "coltello-movimento", che può ridurre completamente lo stress, prevenire la rottura della giunzione della saldatura e la rottura dei componenti e migliorare significativamente l'efficienza della produzione e la qualità del prodotto.
- Qualità di taglio superiore: il processo di taglio è privo di rotture del filo, con incisioni piatte e senza sbavature, il che garantisce che il PCB rimanga intatto e funzionale dopo il taglio,riducendo la necessità di post-elaborazione e di ritrattamento.

Sviluppo indipendente e controllo intelligente

- Ricerca e sviluppo completamente indipendenti: la macchina è completamente sviluppata in modo indipendente e utilizza un programma microcomputer per il controllo, che consente un posizionamento preciso durante il processo di taglio,con una forte stabilità. Può tagliare le tavole a strisce singole entro una lunghezza di 0 - 360 mm in una sola volta, soddisfacendo le esigenze di diverse scale di produzione, dalla prototipazione a piccoli lotti alla produzione di massa su larga scala.
- Velocità di taglio regolabile: la velocità di taglio della tavola può essere regolata a due livelli: 500 mm/s e 300 mm/s. Una velocità di taglio più elevata può migliorare la qualità del prodotto, assicurando l'assenza di sbavature o di sbavature,mentre la velocità regolabile consente anche flessibilità nella manipolazione di diversi materiali e spessori di PCB.

Parametri di taglio flessibili e personalizzabili

- Corsa e regolazione della ruota del coltello: la corsa della ruota del coltello varia da 0 a 360 mm (la lunghezza dello strumento può essere personalizzata).L'altezza verso l'alto e verso il basso della ruota del coltello può essere regolato da 0 - 2 mm, che è adatto a vari spessori di schede PCB e risolve il problema delle diverse profondità di scanalatura V - CUT sui PCB.fornire agli operatori un ambiente di lavoro confortevole ed ergonomico.
- Fermi di taglio personalizzabili: il colpo di movimento del coltello può essere impostato in punti di partenza e di arresto in base alla lunghezza della tavola, e i punti di arresto possono essere impostati manualmente,che consentono un controllo preciso del processo di taglio per PCB di diverse dimensioni e forme.

Specifiche tecniche

- Dimensioni dell'ospite: 610 mm * 360 mm * 375 mm, un design compatto che può adattarsi a vari layout di laboratorio di produzione senza occupare spazio eccessivo.
- Spessore del pannello: in grado di gestire PCB con uno spessore compreso tra 0,2 e 3,0 mm, che lo rende adatto a una vasta gamma di prodotti PCB in diverse applicazioni elettroniche.
- Velocità di alimentazione della scheda: 300 - 500 mm/s, garantendo una produzione efficiente e riducendo il tempo complessivo di produzione.
- Materiale utensile: lo strumento è realizzato in acciaio ad alta velocità SKD61, noto per la sua alta durezza, resistenza all'usura e lunga durata di vita,garantire che la macchina possa mantenere un taglio di alta qualità per un gran numero di cicli di produzione.
- Temperatura di funzionamento: 10 - 35°C, che consente un funzionamento stabile in un ambiente di produzione industriale tipico.
- Temperatura di stoccaggio: - 20 - 50°C, consentendo flessibilità nelle condizioni di stoccaggio e di trasporto.
- Fornitura di corrente: 220V/110V, 50HZ/60HZ, 60W, un dispositivo relativamente a basso consumo di energia che può funzionare in diversi ambienti di alimentazione regionale.
- Peso della macchina: 30 kg, che rende facile spostare e riposizionare all'interno dello stabilimento di produzione quando necessario.

Progettazione della sicurezza e della stabilità

Aspetti di progettazione della sicurezza

- Protezione della lama: il coltello circolare è dotato di coltelli protettivi su entrambi i lati, che impediscono agli operatori di essere tagliati durante il processo di alimentazione, garantendo un ambiente di lavoro sicuro.
- Interruttore di modalità e sistema di allarme: l'interruttore di modalità è un interruttore azionato dal piede, che può essere impostato in modalità di passo continuo del piede o in modalità di movimento di punto.se la macchina non raggiunge la corsa impostata durante il funzionamento, la luce di segnale lampeggia per dare l'allarme.

Prestazioni di stabilità

- accessori per lame di alta qualità: gli accessori per lame utilizzano coltelli circolari in acciaio ad alta velocità SKD61, e sono adottati i coltelli circolari CBA, resistenti all'usura e durevoli.Questo garantisce che la macchina può mantenere prestazioni di taglio stabile per un lungo periodo, riducendo la frequenza della sostituzione degli attrezzi e i costi di manutenzione.

Conclusioni

KINGFEI SMT PCB Depaneling Machine non è solo un pezzo di attrezzatura; è un investimento strategico per la vostra azienda di produzione elettronica.,L'obiettivo è quello di migliorare l'efficienza della produzione, migliorare la qualità dei prodotti e ridurre i costi di produzione.Che siate un piccolo produttore di elettronica o una grande impresa, questa macchina è su misura per soddisfare le vostre esigenze di PCB. Scegliete KINGFEI e portare il vostro processo di produzione PCB al livello successivo.Contattaci oggi per saperne di più su come questa macchina può trasformare la tua linea di produzione!
